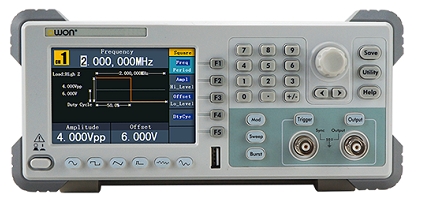

首頁 » 商品資訊 » 電源供應與量測儀器 » 單通道信號產生器 » 單通道信號產生器

特色：

採用先進的DDS 技術，高達10MHz頻率輸出
4 寸（480 x 320 像素）液晶顯示
125MS/s 最高采樣率，頻率分辨率1 μ Hz
14 bits 垂直分辨率8K 點任意波形長度
豐富的波形輸出：5種基本波形，內置45 種任意波形
豐富的調製功能：AM 、FM 、PM 、FSK 以及輸出線性/ 對數掃描和脈衝串波形
SCPI 通信功能＆LabVIEW

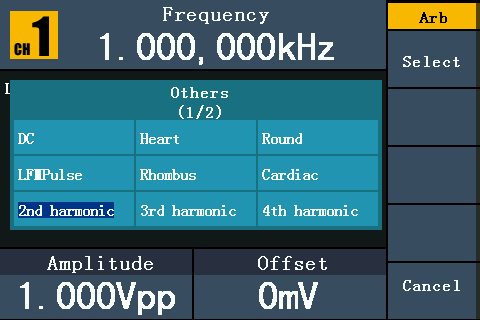

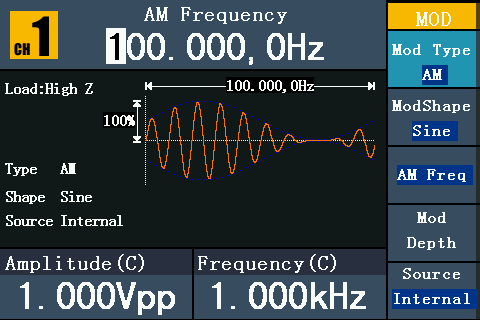

內置45個任意波形	多重調製功能

規格：
型號	AG051	AG051F		AG1011					AG1011F
通道	單+觸發器
頻率輸出	5MHz				10MHz
採樣率	125MS / s
垂直分辨率	14位
波形
標準波形	正弦波，方波，脈衝，斜坡和噪聲
任意波形	指數上升，指數下降，Sin（x）/ x，步進波等，共45個內置波形和用戶定義的任意波形
頻率（分辨率1μHz）
正弦	1μHz - 5MHz				1μHz - 10MHz
廣場	1μHz - 5MHz
脈衝	1μHz - 5MHz
斜坡	1μHz - 1MHz
噪聲	5MHz（-3dB）（典型值）
ARB	1μHz - 5MHz
振幅
振幅	1m Vpp - 12.5 Vpp（50Ω）， 1m Vpp - 25 Vpp（高阻抗）
解析度	1m Vpp，或4位數
直流偏移範圍（AD + DC）	±6.25V（50Ω），±12.5V（高阻抗）
直流偏移範圍分辨率	1mV或4位數
負載阻抗	50Ω（典型值）
任意波形
波長	2分到8K分
採樣率	125MS / s的
垂直分辨率	14位
非易失性存儲器	64M字節
調製
調製波形	/	AM，FM，PM，FSK，Sweep和Burst				/		AM，FM，PM，FSK，Sweep和Burst
調製頻率	/	2mHz至20.00KHz （FSK 2mHz - 100KHz）				/		2mHz至20.00KHz （FSK 2mHz - 100KHz）
功率放大器模塊（可選）
輸入阻抗	50kΩ		輸出阻抗				<2Ω
最大輸入電壓	2.2Vpp		獲得				X 10
最大輸出電壓	22 Vpp		抵消				<7％
輸出擺率	10V / us的		帶寬（全功率）				DC 100kHz
最大輸出功率	10瓦
輸入輸出
顯示	4英寸（480 x 320像素）LCD
類型	外部參考時鐘輸入	外部調製輸入，外部觸發輸入和外部參考時鐘輸入				外部參考時鐘輸入		外部調製輸入，外部觸發輸入和外部參考時鐘輸入
通訊接口	USB設備
外觀規格
尺寸（寬x高x深）	235 x 110 x 295（mm）
設備重量	3KG
